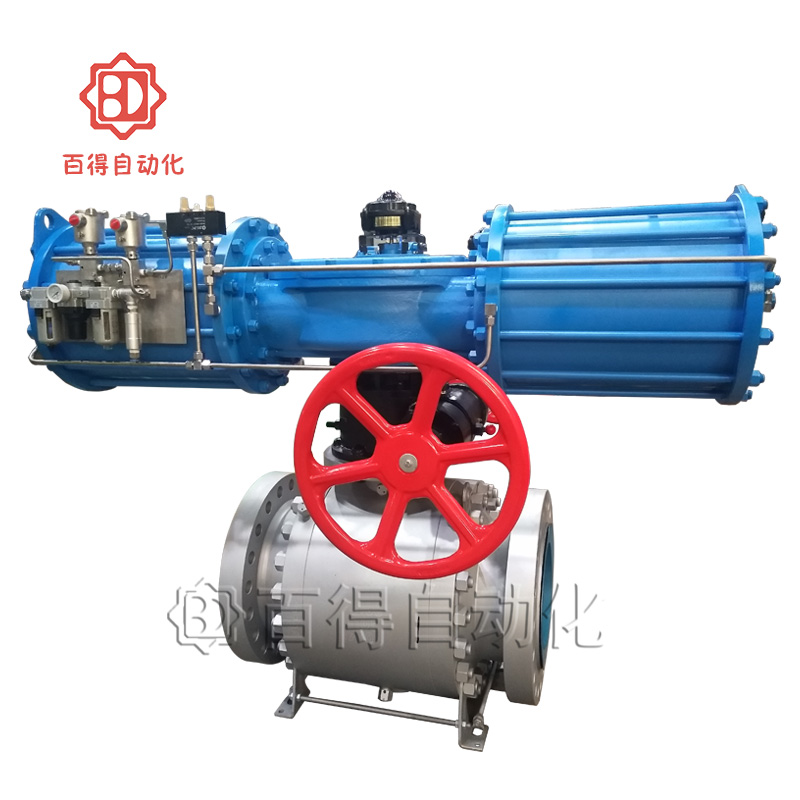

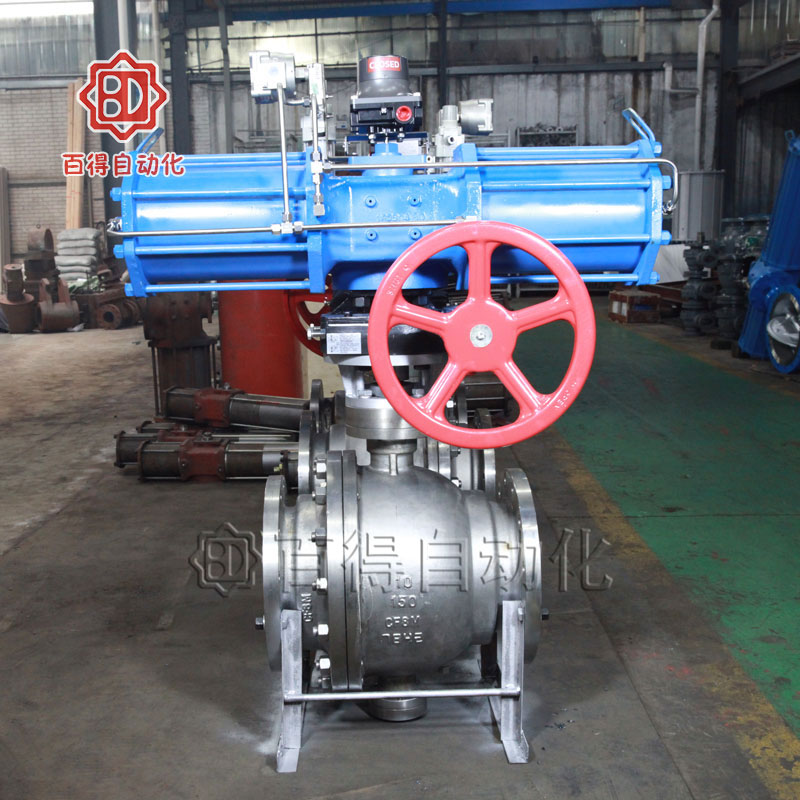

氣動不銹鋼球閥是由不銹鋼為材質的各種球閥產品和雙作用（或單作用）氣動執行器組成。在管路中主要用來做切斷、分配和改變介質的流動方向。氣動不銹鋼球閥有結構緊湊、密封性能好、流體阻力小、操作便捷、維修方便等優點。實現管路自動化控制。
產品參數
|
氣動不銹鋼球閥技術參數
|
|
公稱通徑
|
DN15~600mm
|
|
連接方式
|
法蘭、對焊、內螺紋
|
|
執行器配置
|
AT、RT、GT、AW、G型
|
|
氣缸形式
|
雙作用、單作用（彈簧復位）
|
|
公稱壓力
|
16、25、40bar（如需更高壓力訂貨時請注明）
|
|
氣源壓力
|
4~7bar
|
|
介質溫度
|
-40~180℃、-30~425℃、-40~425℃
|
|
環境溫度
|
標準型:-20~150℃
|
|
閥體材質
|
不銹鋼（P4、P6）
|
|
密封材質
|
聚四氟乙烯（F）、金屬硬密封（H）、硬質合金（Y）
|

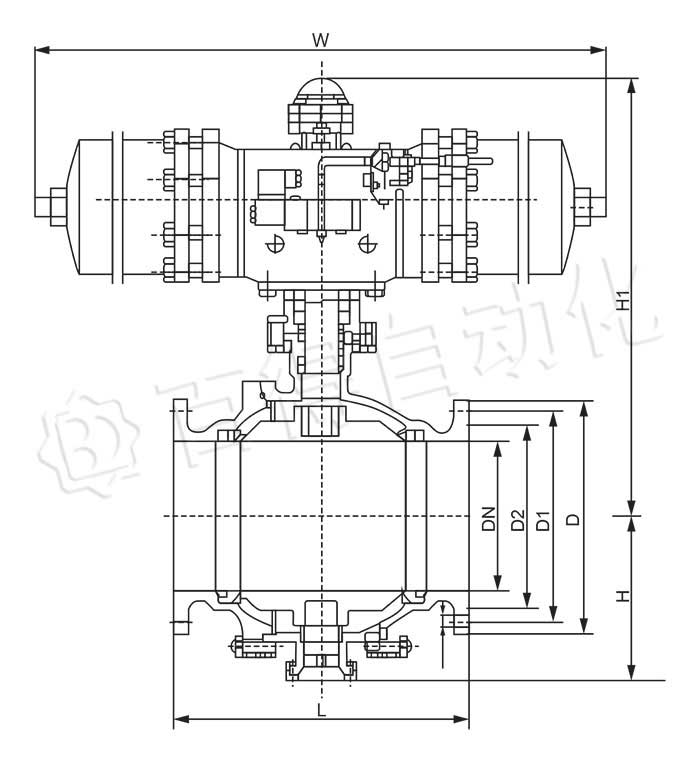

安裝尺寸
|
氣動不銹鋼球閥主要外型及連接尺寸1.6?4.0MPa
|
|
|
|
公稱通徑DN
|
L
|
D
|
D1
|
z-￠d
|
L
|
D
|
D1
|
z-￠d
|
L
|
D
|
D1
|
z-￠d
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
15
|
203
|
160
|
125
|
4-￠18
|
216
|
160
|
125
|
4-￠18
|
216
|
160
|
125
|
4-￠18
|
|
65
|
222
|
180
|
145
|
4-￠18
|
241
|
180
|
145
|
8-￠18
|
241
|
180
|
145
|
8-￠18
|
|
80
|
241
|
195
|
160
|
8-￠18
|
283
|
195
|
160
|
8-￠18
|
283
|
195
|
160
|
8-￠18
|
|
100
|
305
|
215
|
180
|
8-￠18
|
305
|
230
|
190
|
8-￠23
|
305
|
230
|
190
|
8-￠23
|
|
125
|
356
|
245
|
210
|
8-￠18
|
381
|
270
|
220
|
8-￠25
|
381
|
270
|
220
|
8-￠25
|
|
150
|
394
|
280
|
240
|
8-￠23
|
403
|
300
|
250
|
8-￠25
|
403
|
300
|
250
|
8-￠25
|
|
200
|
457
|
335
|
295
|
12-￠23
|
502
|
360
|
310
|
12-￠25
|
502
|
375
|
320
|
12-￠30
|
|
250
|
533
|
405
|
355
|
12-￠25
|
586
|
425
|
370
|
12-￠30
|
|
|
|
|
|
300
|
610
|
460
|
410
|
12-￠25
|
658
|
285
|
430
|
16-￠30
|
|
|
|
|
|
350
|
686
|
520
|
470
|
16-￠25
|
762
|
550
|
490
|
16-￠34
|
|
|
|
|
|
400
|
762
|
580
|
525
|
16-￠30
|
838
|
610
|
550
|
16-￠34
|
|
|
|
|
|
450
|
864
|
640
|
585
|
20-￠30
|
914
|
660
|
600
|
20-￠34
|
|
|
|
|
|
500
|
914
|
705
|
650
|
20-￠34
|
991
|
730
|
660
|
20-￠41
|
|
|
|
|
相關資質
質量管理體系認證證書中文版
質量管理體系認證證書英文版
應用案例
AW氣動執行器在中海油泰州石化
氣動閥門在山西晉城某集氣站維護現場
氣動球閥在蘭化安裝現場
