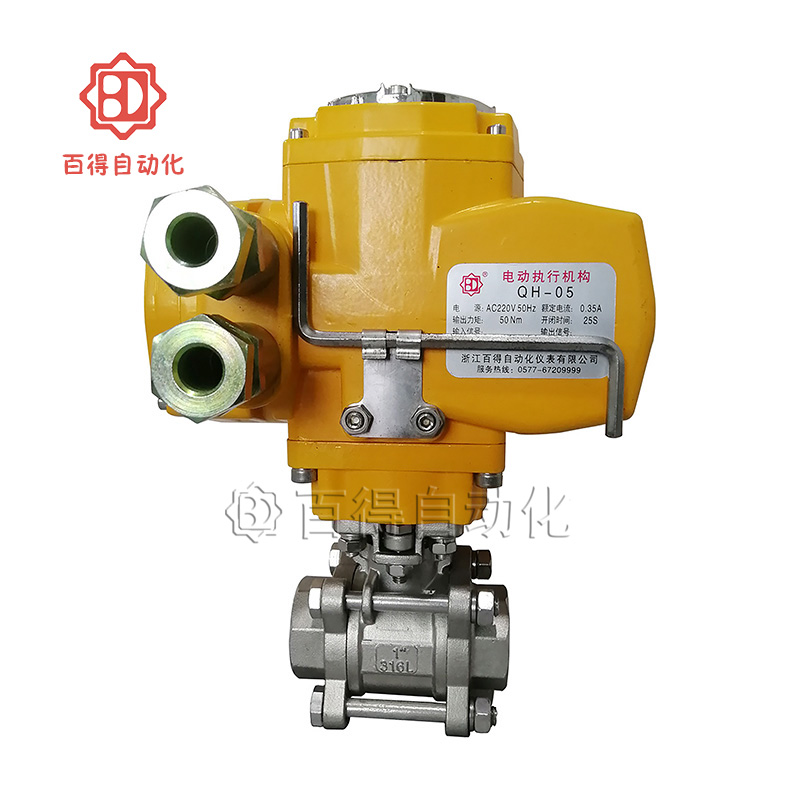

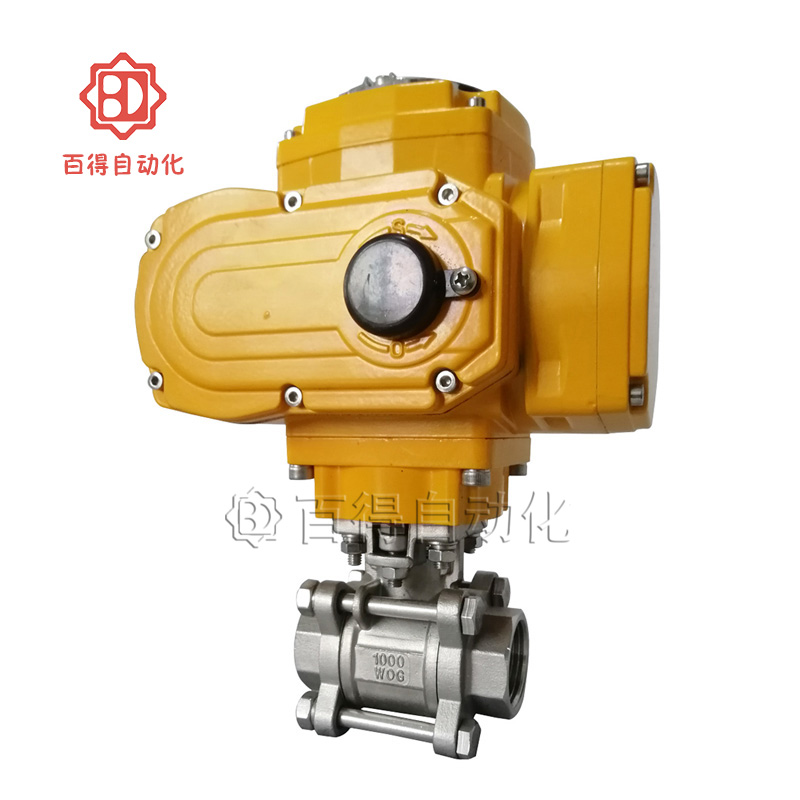

電動三片式球閥Q911F由QT、QH電動執行機構和三片式球閥組成。閥門自身結構具有開關無摩擦，密封不易磨損，啟閉力矩小等優越性。三片式電動球閥只需旋轉90°操作和很小的扭矩力就能關閉嚴密。
產品參數
|
防爆電動內螺紋三片式球閥技術參數
|
|
公稱通徑
|
DN15～100mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
閥軸材質
|
不銹鋼
|
|
閥體材質
|
304/316/316L不銹鋼
|
|
球體材質
|
304/316/316L不銹鋼
|
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
溫 度
|
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
特 點
|
連線簡單，結構緊湊、阻力小、動作穩定
|
|
執行器電源
|
AC110、220、380V/DC24、220V
|
|
執行器功能
|
防爆開關型、防爆調節型、智能型、普通型
|
|
動作范圍
|
0～90°±5°
|
|
執行器電機
|
全封閉鼠籠式感應電機
|
|
環境溫度
|
-20℃～70℃
|
安裝尺寸
|

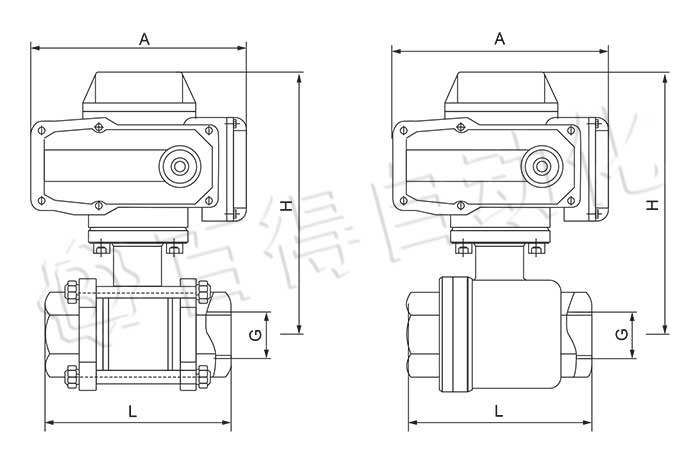

Q911F電動不銹鋼三片式球閥主要外型及連接尺寸
|
|
公稱通徑DN
|
D
|
L
|
H
|
管螺紋G
|
B
|
重量
|
|
10
|
10
|
60
|
57
|
3/8”
|
95
|
0.3
|
|
15
|
15
|
75
|
68
|
1/2”
|
110
|
0.5
|
|
20
|
20
|
80
|
70
|
3/4”
|
110
|
0.7
|
|
25
|
25
|
90
|
80
|
1”
|
140
|
1.2
|
|
32
|
32
|
110
|
85
|
1-1/4”
|
140
|
1.9
|
|
40
|
38
|
125
|
100
|
1-1/2”
|
180
|
2.7
|
|
50
|
50
|
144
|
110
|
2”
|
180
|
3.9
|
|
65
|
64
|
186
|
130
|
2-1/2”
|
200
|
7.1
|
|
80
|
78
|
206
|
150
|
3”
|
250
|
12
|
|
100
|
98
|
240
|
170
|
4”
|
250
|
21
|
