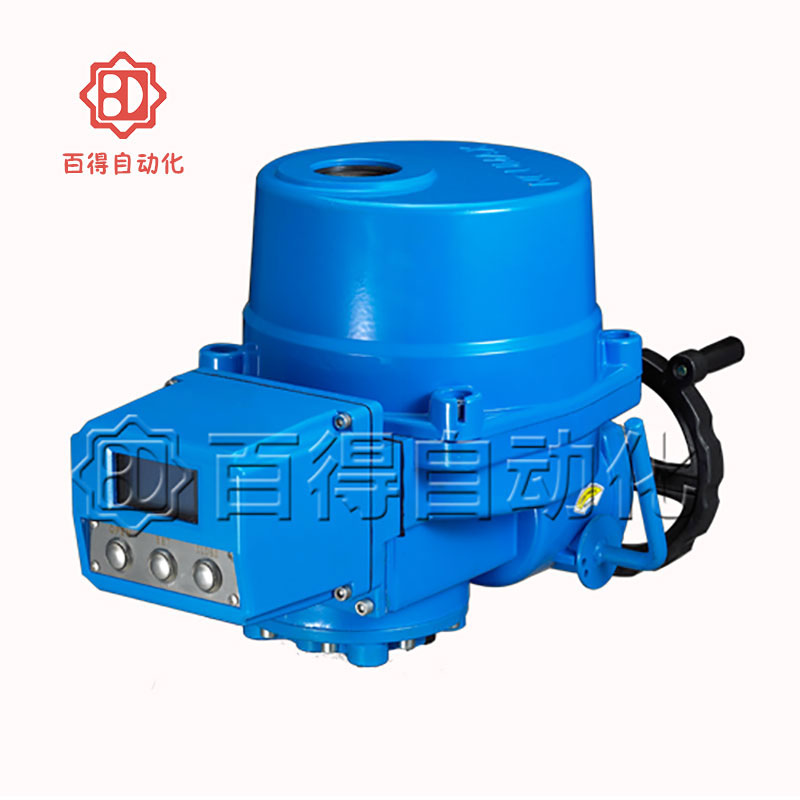

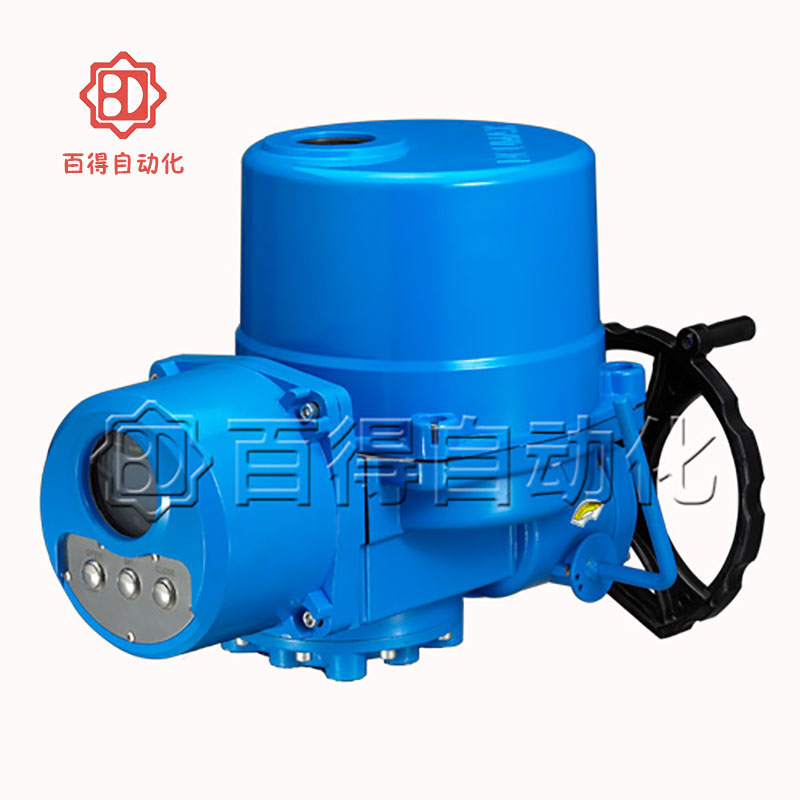

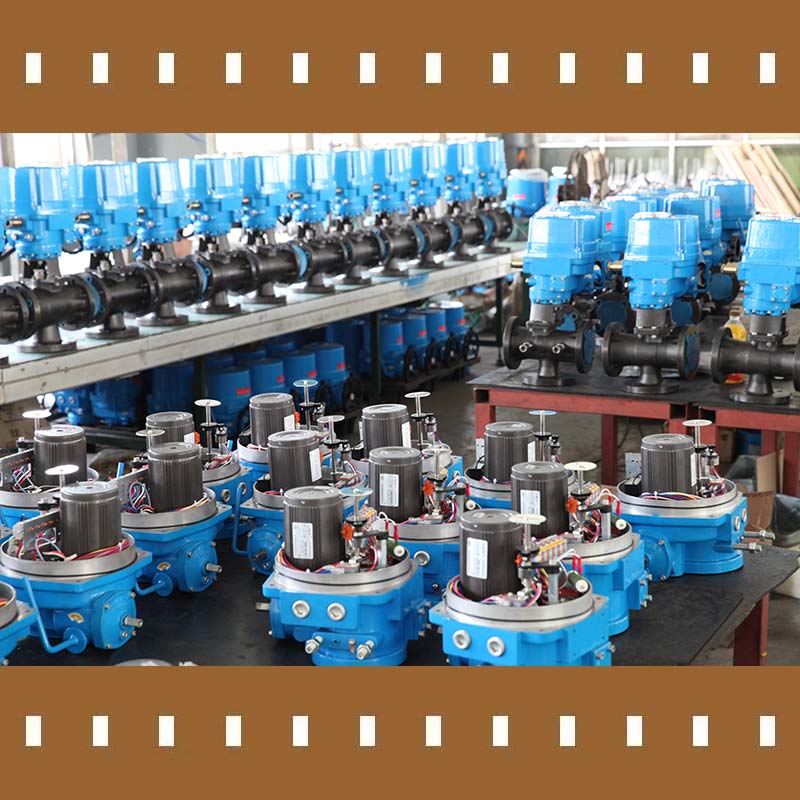

QT電動執行器是角行程電動執行機構，采用蝸輪、蝸桿減速，具有鎖定功能。百得QT執行器從功能上分為普通型,防爆型,調節型,現場開關型,智能型等幾種規格，可根據現場使用要求選擇增加不同模塊，來實現管路的安全啟閉控制，也可以選擇執行電動和手動操作，適用于中小口徑的蝶閥、球閥、旋塞閥等90度回轉的閥門和類似的設備。
產品參數
規格型號：QT10-1
型號意義：QT—電動執行器種類 10—輸出扭矩100NM 1—輸出轉速1r/min
工作行程：90°±5°
防護等級：IP67
輸出扭矩：100Nm
電機電源：110/220V AC 1PH 380/440V AC 3PH 50/60HZ 特殊電源要求需提前溝通！
環境溫度：-30℃～+70℃ -30℃～+150℃ 特殊溫度要求須在訂貨前確認！
具體輸出扭矩，請查看下方輸出扭矩力詳表。
| QT1～QT4含QT4X(380V三相電動機） |
| 箱體型號 | 產品 型號 | 輸出轉矩NM | 輸出轉速R/Min | 電機參數（三相、380V、50Hz) | 90°運行時間（S) | 參考重量（Kg） |
參考功率 KW | 額定電流A |
| QT1 | QT5-1 | 50 | 1 | 0.025 | 0.35 | 15 | 9 |
| QT10-1 | 100 | 1 | 0.04 | 0.45 | 15 | 10 |
| QT2 | QT15-1 | 150 | 1 | 0.04 | 0.45 | 15 | 12 |
| QT20-1 | 200 | 1 | 0.05 | 0.65 | 15 | 13 |
| QT3 | QT30-0.5 | 300 | 0.5 | 0.04 | 0.56 | 30 | 17 |
| QT30-1 | 300 | 1 | 0.06 | 0.57 | 15 | 17 |
| QT50-0.5 | 500 | 0.5 | 0.09 | 0.83 | 30 | 18 |
| QT50-1 | 500 | 1 | 0.12 | 1.20 | 15 | 18 |
| QT4 | QT60-0.5 | 600 | 0.5 | 0.12 | 0.85 | 30 | 22 |
| QT60-1 | 600 | 1 | 0.18 | 1.20 | 15 | 22 |
| QT80-0.5 | 800 | 0.5 | 0.18 | 1.20 | 30 | 25 |
| QT80-1 | 800 | 1 | 0.25 | 1.90 | 15 | 25 |
| QT100-0.5 | 1000 | 0.5 | 0.25 | 1.90 | 30 | 25 |
| QT4X | QT200-0.3 | 2000 | 0.3 | 0.12 | 1.20 | 45 | 38 |
| QT250-0.3 | 2500 | 0.3 | 0.25 | 1.90 | 45 | 51
|
| QT1～QT4含QT4X(220V單相電動機） |
箱體 型號 | 產品 規格 | 輸出轉矩NM | 輸出轉速R/Min | 電機參數 （單相、220V、50Hz) | 90° 運行時間（S) | 參考重量（Kg） |
| 參考功率KW | 額定電流A |
| QT1 | QT04-0.9 | 40 | 0.9 | 0.01 | 0.20 | 17.5 | 6 |
| QT06-0.9 | 60 | 0.9 | 0.015 | 0.25 | 17.5 | 9 |
| QT09-0.9 | 90 | 0.9 | 0.025 | 0.30 | 17.5 | 10 |
| QT2 | QT15-0.7 | 150 | 0.7 | 0.04 | 0.80 | 20.6 | 12 |
| QT19-0.7 | 190 | 0.7 | 0.04 | 0.80 | 20.6 | 13 |
| QT3 | QT28-0.6 | 280 | 0.6 | 0.04 | 0.80 | 26.3 | 17 |
| QT28-0.6 | 380 | 0.6 | 0.06 | 1.20 | 26.3 | 18 |
| QT50-0.6 | 500 | 0.6 | 0.09 | 1.60 | 26.3 | 19 |
| QT4 | QT60-0.5 | 600 | 0.5 | 0.09 | 1.60 | 29.3 | 22 |
| QT80-0.5 | 800 | 0.5 | 0.18 | 3.20 | 29.3 | 23 |
| QT100-0.5 | 1000 | 0.5 | 0.20 | 3.60 | 29.3 | 25 |
| QT4X | QT200-0.2 | 2000 | 0.2 | 0.09 | 1.60 | 80 | 38 |
| QT250-0.2 | 2500 | 0.17 | 0.20 | 3.60 | 90 | 51
|

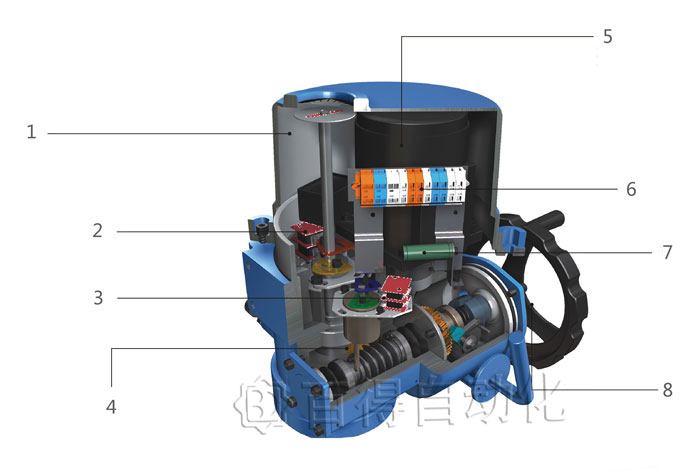

產品結構
| 1 | 外殼 | 5 | 電機 |
| 2 | 行程限位開關 | 6 | 接線端子 |
| 3 | 扭矩開關 | 7 | 干燥器 |
| 4 | 蝸輪 | 8 | 手動機構
|

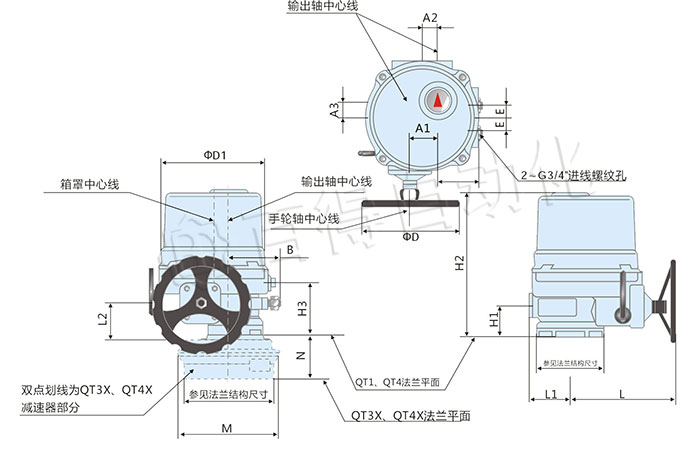

安裝尺寸
| 電動執行器QT1-QT4(QT4X)外形尺寸表 |
| 型號 | A1 | A2 | A3 | B | B1 | φD | φD1 | H1 | H2 | H3 | L | L1 | L2 | N | M |
| QT1 | 44 | 17 | 336 | 75 | 68 | 102 | 170 | 60 | 256 | 109 | 179 | 62 | ／ | ／ | ／ |
| QT2 | 49.5 | 22.5 | 30 | 85 | 77.5 | 200 | 200 | 64 | 263 | 113 | 187 | 85 | 76 | ／ | ／ |
| QT3 | 60 | 33 | 35 | 100 | 77 | 250 | 220 | 70 | 298 | 119 | 202 | 88 | 76 | 125 | φ216 |
| QT4(QT4X) | 70 | 43 | 38 | 115 | 87 | 250 | 260 | 78 | 342 | 127 | 225 | 106 | 76 | 135 | φ258 |

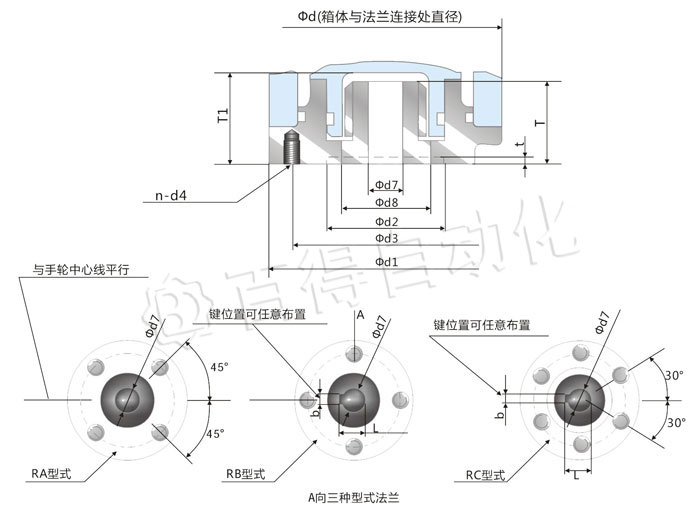

| RA型式（國標）法蘭尺寸表 |
| 型號 | 法蘭號 | φd1 | φd3 | φd7 | φd8 | T | T1 | φd | n-d4深 |
| 預留尺寸 | 最大允許 | n-d4 depth |
| QT1 | F05 | 65 | 50 | 8 | 22 | 38 | 40 | 43 | 102 | 4-M6 深12 |
| F07 | 90 | 70 | 8 | 22 | 38 | 40 | 43 | 102 | 4-M8 深14 |
| QT2 | F07 | 90 | 70 | 10 | 25 | 45 | 45 | 49 | 125 | 4-M8 深15 |
| F10 | 125 | 102 | 10 | 25 | 45 | 45 | 49 | 125 | 4-M10 深18 |
| QT3 | F10 | 125 | 102 | 15 | 35 | 56 | 50 | 53 | 145 | 4-M10 深18 |
| F12 | 150 | 125 | 15 | 35 | 56 | 50 | 53 | 145 | 4-M12 深20 |
| QT4 | F12 | 150 | 125 | 15 | 42 | 65 | 58 | 62 | 175 | 4-M12 深20 |
| F14 | 175 | 140 | 15 | 42 | 65 | 58 | 62 | 175 | 4-M16 深24 |
| QT4X | F14 | 175 | 140 | 20 | 52 | 82 | 62 | 72 | ／ | 4-M16 深26 |
| F16 | 210 | 165 | 20 | 52 | 82 | 62 | 72 | ／ | 4-M20 深32 |
| RB型式（制）法蘭尺寸表 |
| 型號 | 閥門 口徑 | φd1 | φd3 | φd7 | b | L | φd8 | φd | T | T1 | n-d4深 |
| 標準尺寸 | 預留尺寸 | 最大 允許 | n-d4 depth |
| QT1 | 2" | 77 | 57.15 | 12.60 | 8 | 22 | 33 | 14 | 38 | 102 | 40 | 43 | 4-M6 深12 |
| 2.5" |
| 3" |
| QT2 | 4" | 92 | 69.85 | 15.7718.92 | 10 | 25 | 5 | 18.07 21.22 | 45 | 125 | 45 | 49 | 4-M10 深18 |
| 5" |
| 6" |
| QT3 | 8" | 115 | 88.9 | 22.10 | 15 | 35 | 5 | 24.4 | 56 | 145 | 50 | 53 | 4-M12 深20 |
| 10" | 28.45 | 31.75 |
| QT4 | 12" | 140 | 107.95 | 31.60 | 15 | 42 | 8 | 24.9 | 65 | 175 | 58 | 62 | 4-M12 深20 |
| 14" |
| QT4X | 18" | 197 | 158.75 | 38.00 | 20 | 52 | 10 | 41.3 | 82 | ／ | 62 | 72 | 4-M18 深26 |
| 20" | 41.15 | 44.45 |
| RC型式（傳統）法蘭尺寸表（QT4X） |
| 型號 | 傳統電裝規格 | φd1 | φd3 | φd7 | b | L | φd8 | φd | T | T1 | n-d4深 n-d4 depth |
| 標準尺寸 | 預留尺寸 | 最大允許 |
| QT4X | Q60 | 170 | 140 | ／ | 20 | 52 | ／ | ／ | ／ | 110 | 58 | 68 | 6-M10 深24 |
| Q120 | 215 | 165 | 135 | 62 | 72 | 6-M16 深26
|
