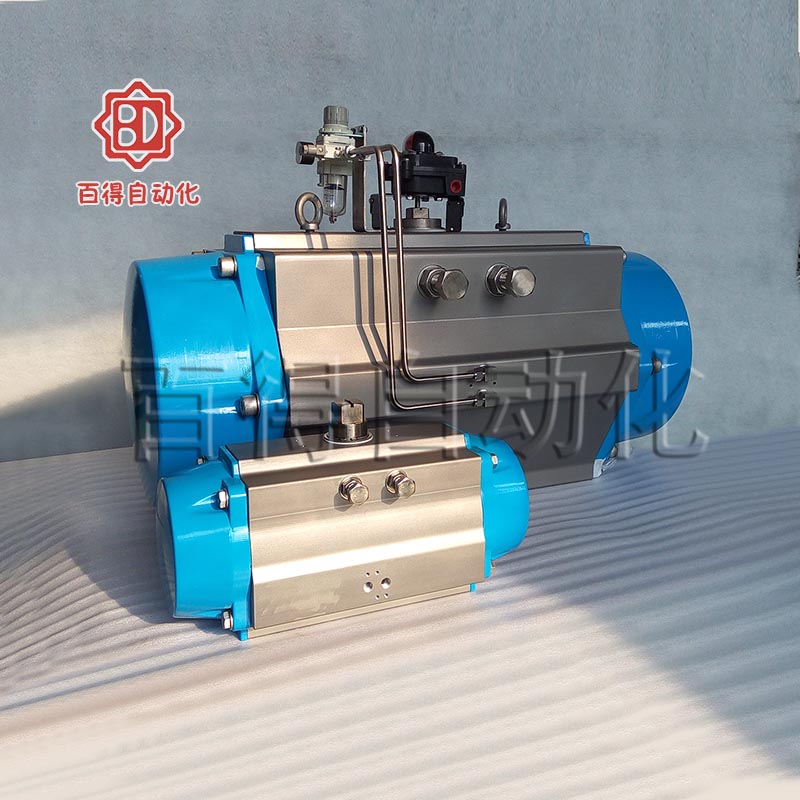

AT氣動執行器
AT氣動執行器
http://m.snsyb.com/upload/AT氣動執行器
http://m.snsyb.com/upload/AT氣動執行器
http://m.snsyb.com/upload/AT氣動執行器
http://m.snsyb.com/upload/AT氣動執行器

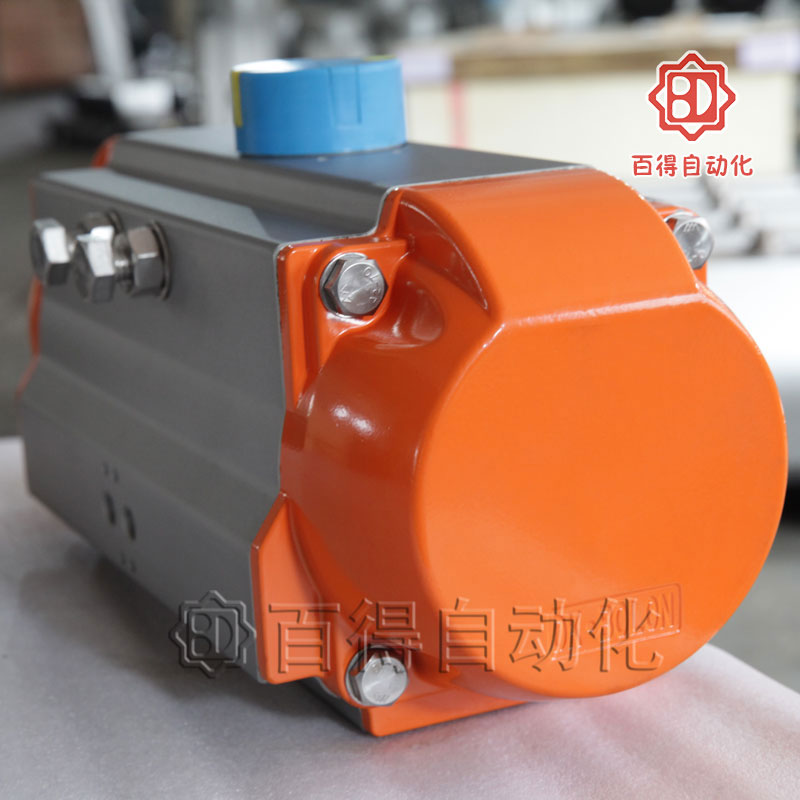

產品名稱:AT115S氣動執行器(AT115SR)

所屬系列:AT氣動執行器

規格型號:AT115S(AT115SR)

工作行程:90°±5°

適用氣源:0.4~0.7MPa

輸出扭矩:64.2~116.3Nm(默認8根彈簧計算)

作用形式:單作用


聯系方式
產品說明
產品參數
產品結構
安裝尺寸
更多型號

AT氣動執行器是將氣源壓力經過90度變向,經一系列機械傳動而轉換成輸出扭矩力的專用執行器。結構設計為雙活塞齒條與齒輪傳動,它的作用形式分為雙作用與單作用(彈簧復位),作用方向可根據現場需要靈活設置成正作用或反作用。AT氣動執行器區別于傳統產品,集中在執行器一側的調節螺栓更精確、更方便的調節閥門開閉位置;精密加工的內孔和外部表面進行硬質陽極氧化處理(特殊情況下陽極氧化+特氟隆涂層),耐磨性能更優越,使用壽命更經久。AT氣動執行器適用于蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。

產品參數

規格型號:AT115S(AT115SR)

型號意義:AT—氣動執行器種類 115—氣缸缸體內徑 S—單作用

工作行程:90°±5°

適用氣源:0.4~0.7MPa

氣源接口:符合NRMAR標準

輸出扭矩:64.2~116.3Nm(默認8根彈簧計算)

作用形式:單作用

環境溫度:標準型-20℃~ +80℃

          高溫型-15℃~ +180℃

          低溫型-50℃~ +80℃

          須在訂貨時確認!

電磁閥電源:AC220V或DC24V(也可按客戶要求)

具體輸出扭矩,請查看下方輸出扭矩力詳表。

AT單作用輸出力矩表(Nm)
氣源克服彈簧輸出力矩(Nm)彈簧輸出力矩
氣源壓力0.4MPa0.5MPa0.6MPa0.7MPa
型號

數量

 0°

開始

 90°

結束

 0°

開始

 90°

結束

 0°

開始

 90°

結束

 0°

開始

 90°

結束

 0°

開始

 90°

 結束

AT52S87.3410.87.514.311

9.96.6
AT63S811.8417.59.723.115.3

18.710.9
AT75S823.58.734.8204631.2

36.321.5
AT88S841.319.55937.276.754.9

51.329.5
AT100S876.440.4102.166.1127.891.8

62.540.0
AT115S8102.150143.691.5185.2133.1

116.364.2
AT125S813774190.9127.9244.5181.5

14077
AT145S8224.1137.4308.2221.5392.3305.6

199112.3
AT160S8269.4142.5379.1252.2488.8361.9

296.4169.5
AT180S8335.8166.7483.9314.8632.1463

425.8256.7
AT200S8492.2263.8698469.6903.7675.3

559.1330.7
AT245S8904.8601.61265961.81625.21322

839.1535.9
AT265S81339.5872.81841.21374.52342.81876.1

1133.8667.1
AT330S82132162330332524393434244835432519811472
AT400S83959271156274379729460478962771539602712


產品結構


AT氣動執行器結構圖

1組合彈簧5導向軸承
2端蓋螺栓6調節螺釘
3鋁合金缸體7齒輪齒條
4指示器8


安裝尺寸

AT氣動執行器安裝尺寸圖

AT型氣動執行器外形尺寸表
型號AT52SAT63SAT75SAT88SAT100SAT115SAT125SAT145SAT160SAT180SAT200SAT245SAT265SAT330SAT400S
ISO
    flange
F04F05F05-07F05-07F07-10F07-10F07-10F10-12F10-12F14F14F16F16F16F25
L140.5158.5210.5247.5268.5315345408.5437.54875436337288601050
B26.53030.532.538.542.54547.55258.562.578.5165--
C202020202030303030505050505050
φD4040404040565665658080115115115115
E597284.597.5111127136156.5169190.5213251298.5371435
F6985102115127145157177196220.5245298.5330405486
G293642.549.5566469.5808899110131163.5206245
H41.5475256.867778291.599105112131166207252
Jmin121616191924242929383838485555
A808080808080808080130130130130130130
M303030303030303030303030303030
φ0142505050707070102102140140165165165245
φ0--7070102102102125125------
P14-M64-M64-M64-M64-M84-M84-M84-M104-M104-M164-M164-M204-M204-M208-M16
P--4-M84-M84-M104-M104-M104-M124-M12------
□Q111414171722222727363636465555
V242424242424242424242440404040
W323232323232323232323245454545
YM5×8M5×8M5×8M5×8M5×8M5×8M5×8M5×8M5×8M5×8M5×8M6×10M6×10M6×10M6×10
Z1/81/81/81/81/41/41/41/41/41/41/43/81/21/21/2
